咖啡机传导与骚扰功率EMI整改实例

时间:2013-05-20   访问量:476


摘要:此咖啡机需要出口欧洲需要做CE认证,即至少需要满足LVD指令、EMC指令等。在EN 55014-1:2006标准中规定了骚扰功率与电源端子骚扰电压限值,即出口欧洲需要符合其中的相关限值要求。此客户在广州SGS做相关认证,发现测试传导与骚扰功率不满足限值要求为不合格,故不符合标准EN55014-1,为不符合欧洲CE认证的EMC指令。

关键词:咖啡机;CE认证;传导整改;骚扰功率整改

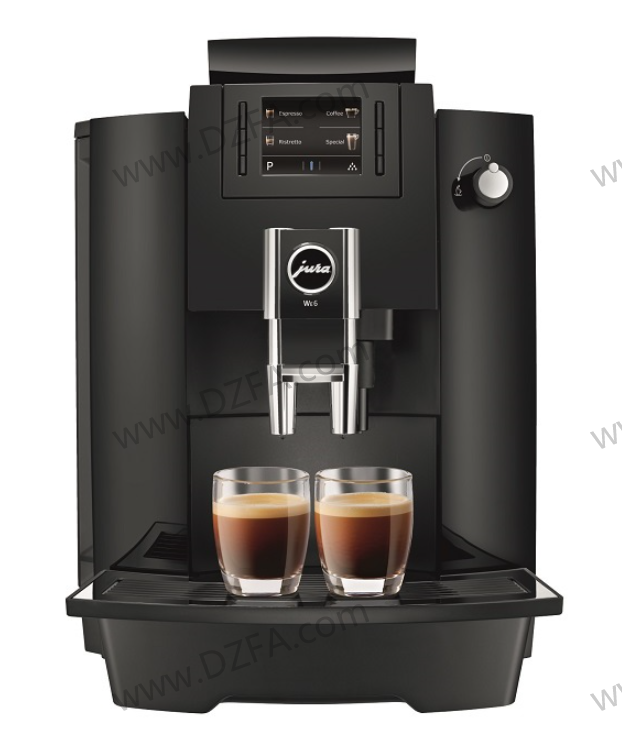

EUT概述:咖啡机有加热煮咖啡、电动抽水、S3F9488 MCU控制屏显、定时等控制功能,电源部分采用VIPer12芯片负电源架构给电。结合电路分析,此产品在EMI部分主要有VIPer12电源芯片的斩波、S3F9488 MCU、以及马达驱动及本体的骚扰源,从这三个骚扰源头进行focus,然后找其可能的骚扰路径、天线进行排查。

Original原始测试数据波形如下:

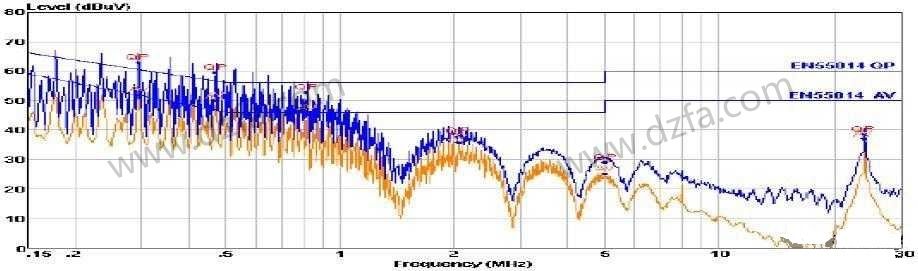

Conduction Emission(CE) original test data

咖啡机传导与骚扰功率EMI整改实例 CE original.jpg

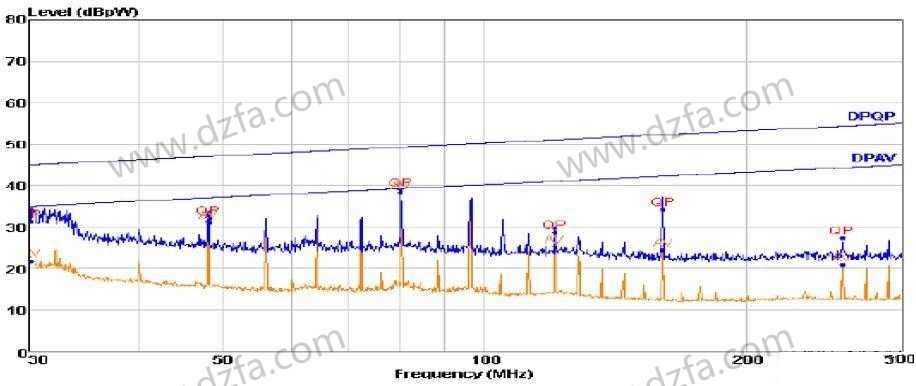

Disturbance power(DP) original test data

咖啡机传导与骚扰功率EMI整改实例 DP original.jpg

从上述看到主要是传导前端不合格,骚扰功率的话8MHz谐波不合格。

1、传导发射整改
从测试数据分析,150KHz~1MHz此波形包络前端整体偏高,且有尖峰突出呈谐波态势。应该与这个VIPer12电源芯片内部工作主频与外部电感能量变换产生的骚扰。所以,估计此EMI噪声其差模分量占据大部分,且呈现为L、N回路。所以,在添加整改方案,在尝试不同思维考量的时候,添加EMI器件主要朝着差模电感、X电容、
磁珠方面去努力。

2、骚扰功率整改
从测试数据分析,主要是8MHz的谐波骚扰,据此类波形形态分析可以很确认是MCU以及显示屏、按键部分驱动等信号窜入到电源,遂经电源线出来。所以,在整改此类骚扰功率问题的时候,可以从MCU的晶振、CLK、PWM、显示屏等数字信号及相邻的PCB trace、附近的线缆可能出现的直接、或间接的传导、近场耦合。

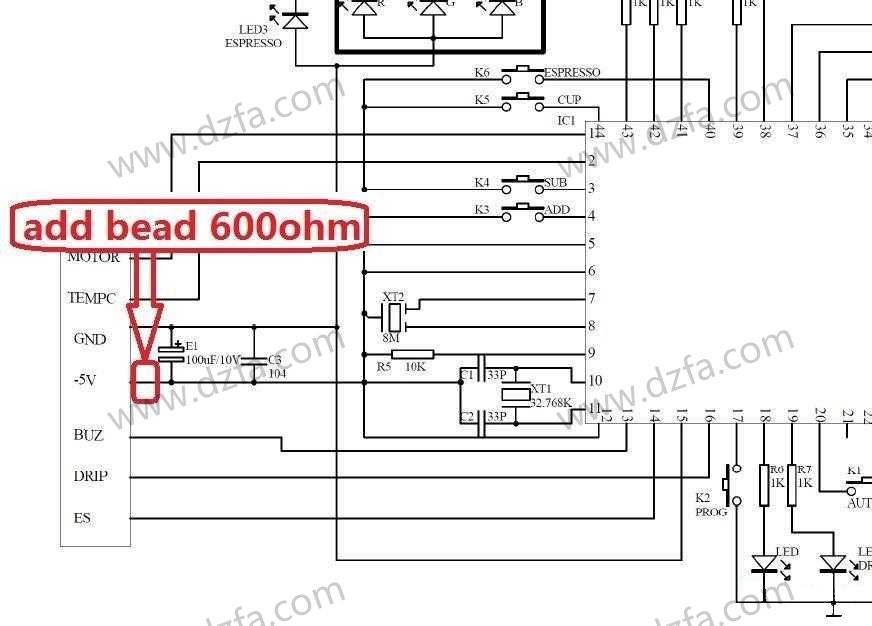

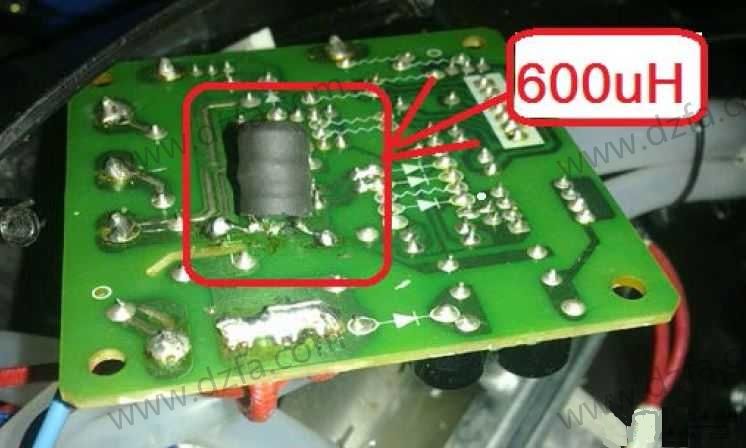

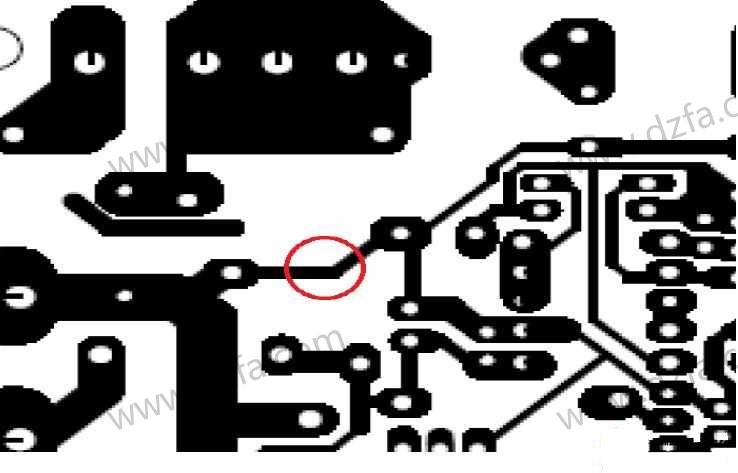

整改方案:


添加整改方案后测试数据波形如下:

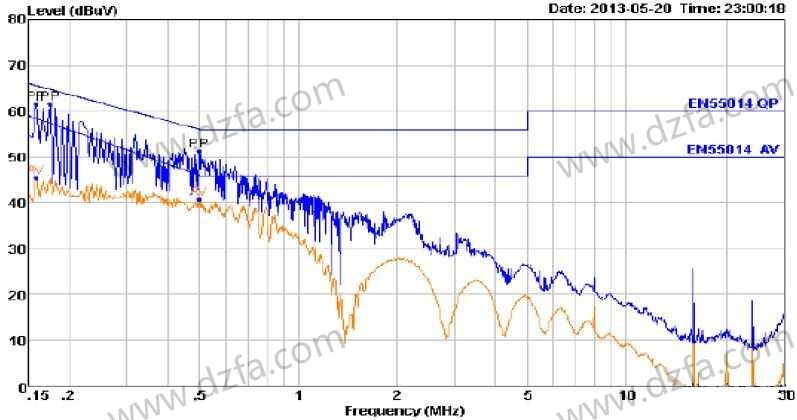

Conduction Emission(CE) after add solution test data

 咖啡机传导与骚扰功率EMI整改实例 CE add solution.jpg

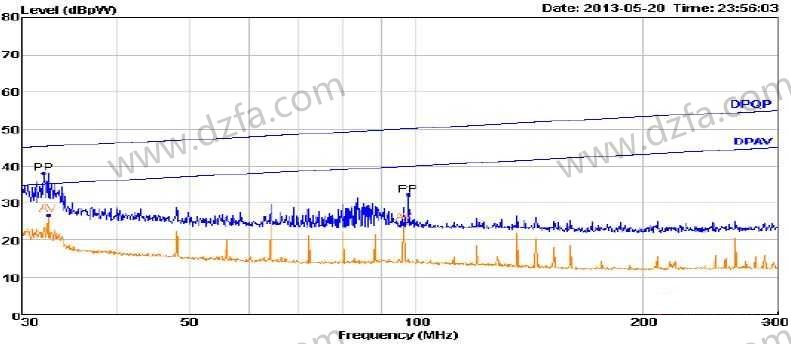

Disturbance power(DP)after add solution test data

咖啡机传导与骚扰功率EMI整改实例 DP add solution.jpg
