电磁兼容EMC高频不过怎么改善?

时间:2023-10-31   访问量:1071

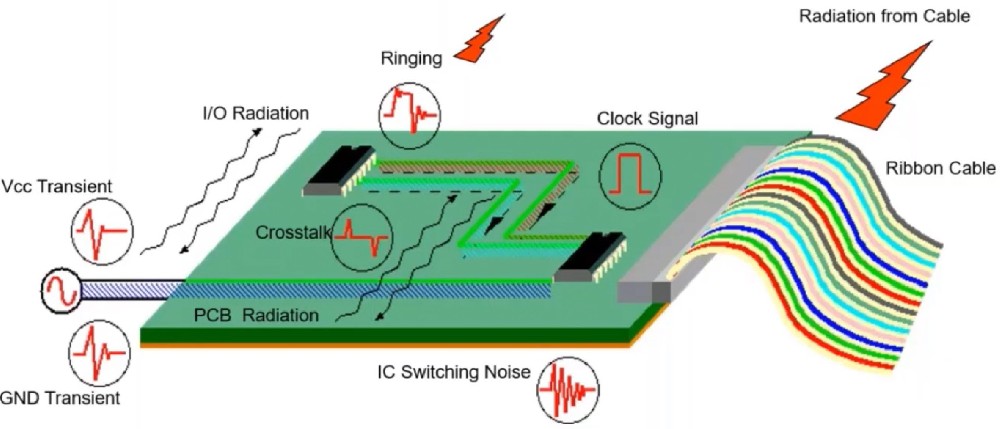

EMC high-frequency.jpg

电磁兼容性(EMC)是指设备在电磁环境中正常工作,同时不对其他设备产生干扰的能力。在高频环境下,EMC问题通常与信号线、电源线和接地等有关。以下是一些改善高频EMC问题的建议:

  1. 检查硬件设计:确保硬件结构和布线符合EMC的设计原则,如尽量避免高频信号线交叉等。

  2. 设计合适的屏蔽结构和屏蔽材料:针对可能成为电磁辐射发射源的部件或线路,设计合适的屏蔽结构和屏蔽材料,可以有效地减少电磁辐射。对于高频信号线,建议使用编织屏蔽电缆或同轴电缆。

  3. 控制设备的接地:确保设备有良好的接地连接,以避免产生不必要的电磁辐射。在高频环境下,建议使用多点接地或混合接地,以减少接地阻抗和噪声电压。

  4. 改善接地:改进电路板的接地方式,尽量保证高频信号的地回路尽可能短。

  5. 优化PCB布局:优化印刷电路板的布局可以减少信号线的长度和交叉,从而减少信号线之间的干扰。在高频环境下,应尽量减少信号线的长度和弯曲,以减少电磁辐射和信号衰减。以减小电磁回路的面积,缩短信号线长度,并减小电路板上的辐射天线。

  6. 差分传输线: 使用差模传输线来降低信号线上的共模干扰,同时增加共模电感以抑制共模噪声。

  7. 使用合适的滤波器:针对可能产生高频干扰的信号线或电源线,使用合适的滤波器可以有效地抑制高频噪声。对于电源线,建议使用电源滤波器;对于信号线,可以使用线路滤波器或信号隔离器。

  8. 使用合适的连接器和电缆:选择合适的连接器和电缆可以减少连接阻抗和噪声电压,从而减少电磁干扰。在高频环境下,建议使用同轴电缆、编织屏蔽电缆和射频连接器等。

  9. 使用吸波材料:在PCB板上使用吸收材料(如铁氧体),以减小高频信号的反射和散射。

  10. 控制设备的开关速度:在高频环境下,设备的开关速度越快,产生的电磁干扰越严重。因此,控制设备的开关速度可以减少电磁干扰的产生。

  11. 调整工作频率:改变设备的工作频率,以避开有害的干扰源或避免与其他设备产生谐振或者其它意想不到的的干扰。

  12. 磁珠和电源线管理: 增加电源线上的磁珠,使用电源线管理技巧,如电源线的陷阱和消耗材料,以减小高频噪声。

  13. 使用屏蔽罩或金属盒:对于敏感电路或高频噪声特别严重的电路,可以使用屏蔽罩或金属盒来封装,以减少电磁干扰的产生和传播。

  14. 电源质量: 确保电源的质量,包括使用稳定的电源和减小电源线上的电压波动。

  15. 进行电磁兼容性仿真和测试:在设计阶段进行电磁兼容性仿真和测试,可以及时发现和解决潜在的EMC问题。通过仿真和测试,可以评估设计方案的有效性,并对不满足要求的设计进行改进。


综上所述,改善高频EMI需要深入的EMC知识和系统性的方法。对于不同的应用和设备,可能需要采取不同的措施。重要的是在整个设计和开发过程中考虑EMC问题,以确保产品在高频环境中能够正常工作并符合标准和法规。改善高频EMC问题需要从多个方面入手,包括设计合适的屏蔽结构和屏蔽材料、控制设备的接地、优化PCB布局、使用合适的滤波器、使用合适的连接器和电缆、控制设备的开关速度、使用屏蔽罩或金属盒以及进行电磁兼容性仿真和测试等。通过综合考虑这些因素并采取相应的措施,可以有效提高设备的EMC性能。
